CEP-15RS-620A
产品介绍

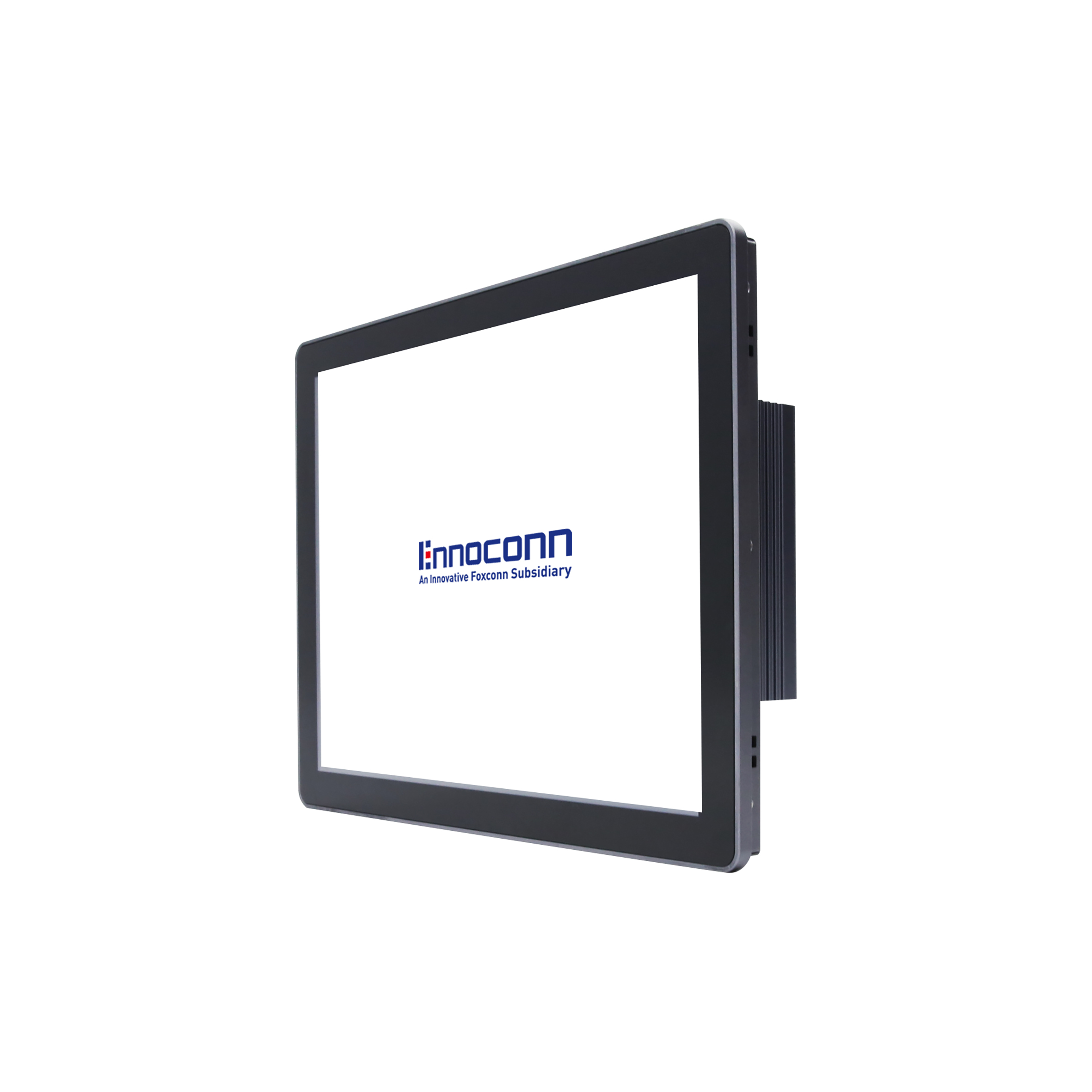

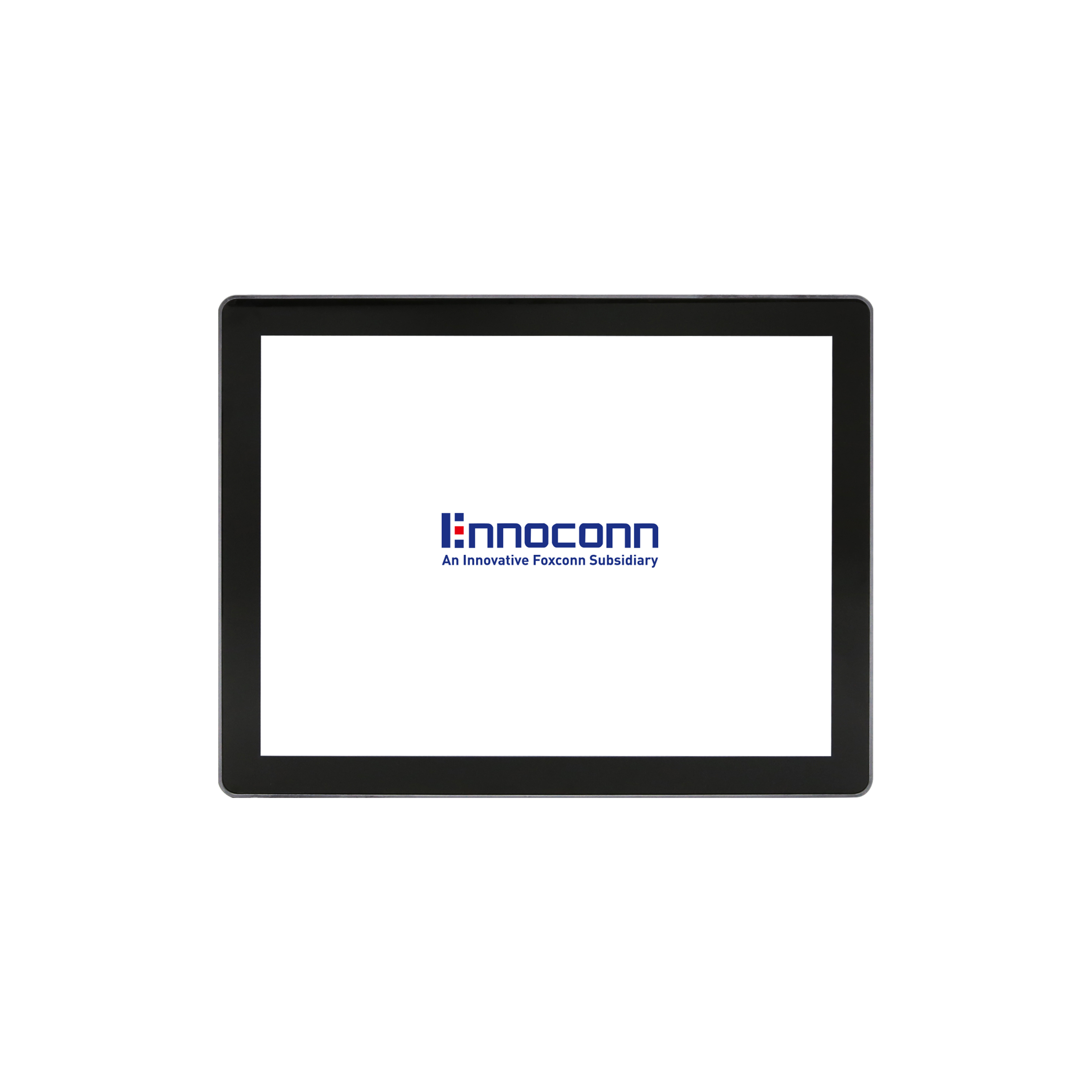

工业无风扇触摸一体机，采用15" 全平面五线电阻屏，Intel® Skylake Core™ i5-6200U处理器 15" 工业级液晶屏，4:3屏幕，整机采用Intel® Skylake Core™ i5-6200U CPU，超薄设计，拥有强固、无风扇、防震、兼容性强等特性，可广泛应用于工业自动化、MES系统，嵌入式设备控制、自助设备控制终端等领域。
产品特性
Intel® Skylake Core™ i3-6100U/i5-6200U处理器，主频为2.3GHz
15英寸 LED背光显示屏，前面框支持IP65防护等级
铝合金的机身使其轻薄、坚固稳定、散热效果更好
工业等级五线全平面电阻触摸屏
内置Mini-PCIe/M.2支持多种模块扩展
支持双千兆网口
宽压9-36V DC-IN，可锁附凤凰端子接口
支持远程开关
产品外壳接地保护
内置1 x 2.5寸HDD/SSD可扩充支架
支持标准VESA及嵌入式安装方式
产品规格
规格Specification
|
系统 System |
||
|
处理器 Processor |
Intel® Core™ i5-6200U Processor, 2.3GHz (up to 2.8GHz) |
|
|
内存 Memory |
1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB |
|
|
存储 Storage |
1 x 2.5" Drive Bay for SATA3.0 HDD/SSD |
|
|
图形 Graphics |
Intel® HD Graphics 520 |
|
|
操作系统 OS |
Windows 7/8.1/10, Linux |
|
|
看门狗定时器 Watchdog Timer |
Programmable 255 levels timer interval，from 1~255 sec/min |
|
|
触摸屏 Touchscreen |
||
|
触摸屏 Touch Type |
全平面五线电阻屏 5-Wire Resistive Touch |
|
|
触击 Touch |
35,000,000 times |
|
|
显示屏 Display |
||
|
尺寸 Size |
15 inches |
|
|
分辨率 Resolution |
1024(H) x 768(V) |
|
|
屏幕宽高比 Ratio |
4:3 |
|
|
亮度 Brightness |
300 nits |
|
|
可视区 Active Area |
304.128 x 228.096mm |
|
|
LCD尺寸 Dimension |
326.5(W) x 253.5(H) x 11.8(D) |
|
|
可视角 Viewing Angle |
80°(T)/80°(B) 80°(L)/80°(R) |
|
|
对比度 Contrast Ratio |
800 |
|
|
色深 Display Color |
16.2M/262K |
|
|
像素 Pixel Pitch |
0.297(H) x 0.297(V) |
|
|
背光 Backlight |
LED Backlight |
|
|
背光寿命 Backlight Lifetime |
30000Hrs |
|
|
功耗 Power Consumption |
7.56W |
|
|
|
|
|
|
机构 Mechanical |
||
|
前框 Front Panel |
铝 Aluminum |
|
|
铝挤 Heat-Sink |
铝 Aluminum |
|
|
底板 Rear Cover |
铁 SECC |
|
|
安装方式 Mounting |
Panel Mount, Wall and VESA-mount (75 x 75mm) |
|
|
尺寸 Dimension |
351.6(W) x 275.6(H) x 68.4(D)mm |
|
|
建议开孔尺寸 Cut Out |
341.4 x 265.4mm |
|
|
重量 Weight |
4.2kg |
|
|
|
|
|
|

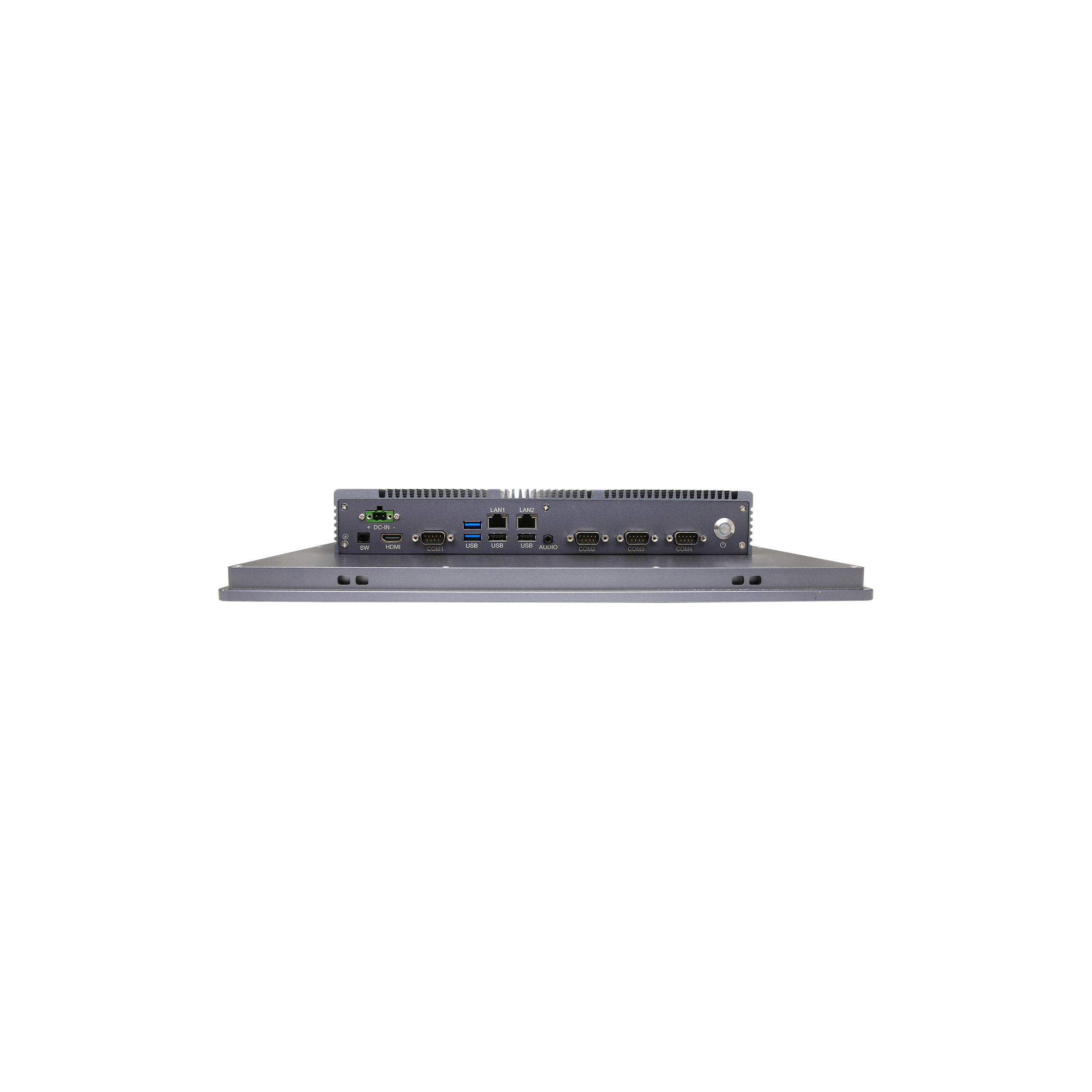

外部接口 External I/O |
||
|
串口 COM |
2 x RS232/RS422/RS485(COM1~2) |
|
|
USB |
2 x USB 2.0, 2 x USB 3.0 |
|
|
网口 Ethernet |
1 x RJ45 Intel® I211AT (10/100/1000 Mbps) |
|
|
显示 Video |
1 x HDMI (up to 4096 x 2160) |
|
|
音频 Audio |
1 x Audio (Line-out & Mic-in 2 in 1) |
|
|
远程开关 Remote ON-OFF |
1 x Remote ON-OFF |
|
|
电源输入 Power Input |
1 x Power Connector (2P Phoenix) |
|
|
|
|
|
|
内部接口 Internal I/O |
||
|
扩展接口 Expansion |
1 x Full-size Mini-PCIe Slot |
|
|
|
|
|
|
电源 Power |
||
|
电源输入 Power Input |
9~36V DC |
|
|
|
|
|
|
环境 Environment |
||
|
操作温度 Operation Temp. |
-10℃ ~ 50℃ (SSD)，0℃ ~ 40℃ (HDD) |
|
|
存储温度 Storage Temp. |
-40℃ ~ 70℃ |
|
|
湿度 Relative Humidity |
5% ~ 95%, 非凝结状态 Non-condensing |
|
|
随机振动 Random Vibration |
5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation |
|
|
正弦振动 Sine Vibration |
5~500Hz, 2G Non-operation |
|
|
机械冲击 Shock |
10g 11ms operation, 30g 11ms Non-operation |
|
|
|
|
|
|
认证 Certification |
||
|
安规认证 Safety Certification |
CCC, CE, FCC |
|
|
|
|
|
|
■ 配置Configuration |
|
|
|
型号 Model Name |
处理器 CPU |
|
|
CEP-15RS-610A |
Intel® Core™ i3-6100U Processor, 2.3GHz |
|
|
CEP-15RS-620A |
Intel® Core™ i5-6200U Processor, 2.3GHz (up to 2.8GHz) |
|
