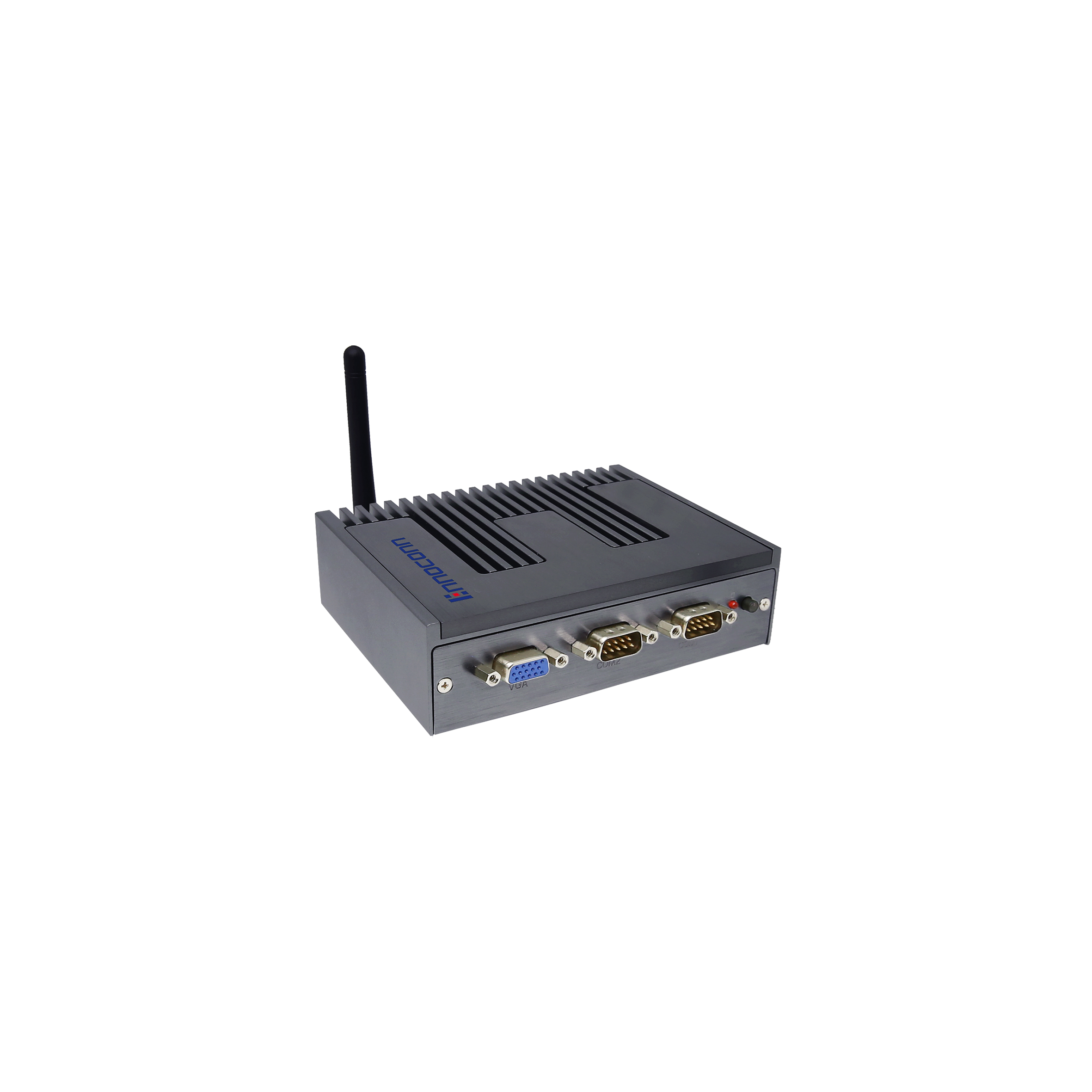

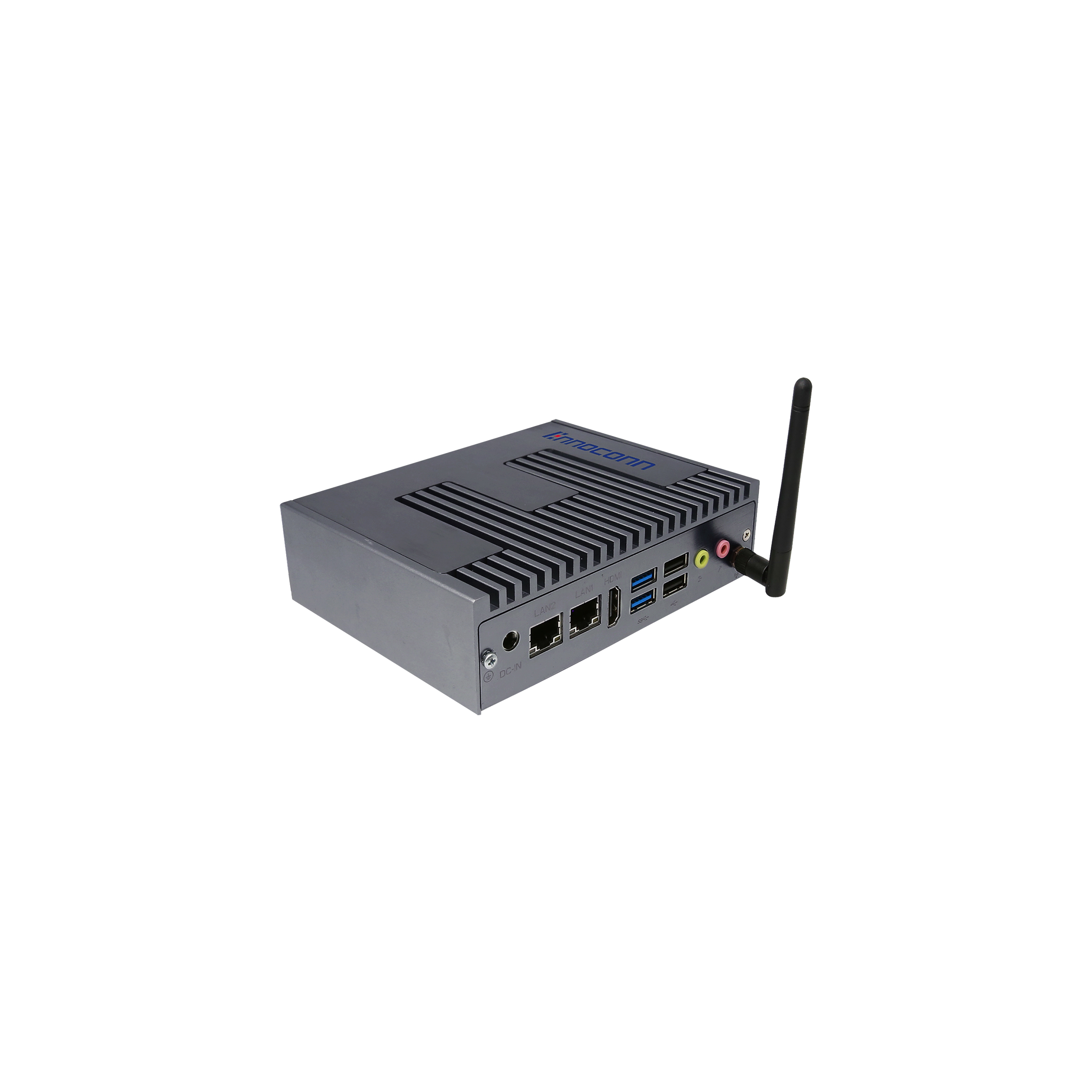

CES-PJ34-D22X
产品介绍
Intel®Apollo Lake系列 J3455四核处理器，搭载双千兆网口/4 x USB/2 x COM/2 x M.2(2230&2242)/板载内存颗粒&eMMc颗粒的无风扇紧凑型嵌入式工控机
产品特性
Intel® Apollo Lake系列 N3350双核处理器/J3455四核处理器
支持VGA、HDMI独立双显，HDMI1.4支持4K@30Hz
4 x USB(2USB2.0+2USB3.0)，所有USB接口都支持掉电自恢复
板载内存颗粒 & eMMc颗粒，最大震动：3Grms
1 x RS-232、1 x RS232/422/485
1 x M.2 M Key 2242(PCIe Gen2/SATA3.0)
1 x M.2 E Key 2230(PCIe Gen2/USB2.0）
无线材组装，性能稳定
体积小（掌上型）安装方便
机壳采用全铝材料，散热效果极佳
产品规格
规格Specification
|
系统 System |
||
|
处理器 Processor |
Intel®Apollo Lake系列N3350 双核处理器, 基频1.1 GHz, 高达 2.4 GHz |
|
|
芯片组 Chipset |
Intel®Apollo Lake系列 SOC |
|
|
内存 Memory |
2GB/4GB DDR3L 1866MHz(板载)+1 x 204pin DDR3L SO-DIMM, up to 8GB |
|
|
存储 Storage |
32GB/64GB/128GB eMMc5.1(板载) + 1 x M.2 M Key(2242) |
|
|
图形 Graphics |
Intel® HD Graphics 500,4K Codec Decode&Encode |
|
|
操作系统 OS |
Windows 10, Linux |
|
|
外部接口 External I/O |
||
|
网口 Ethernet |
2 x RJ45 Realtek® RTL8111H GbE (10/100/1000 Mbps) |
|
|
音频 Audio |
1 x Line-out,1 x Mic-in |
|
|
显示 Video |
1 x VGA: max resolution up to 2048 x 1280 |
|
|
串口 COM |
1 x RS232、1 x RS232/422/485 |
|
|
USB |
2 x USB 3.0, 2 x USB 2.0 |
|
|
电源输入口 |
1 x DC Jack |
|
|
LED |
Power Button(With Led) HDD&Power Led |
|
|
内部接口 Internal I/O |
||
|
扩展接口 Expansion |
1 x M.2 E Key 2230(PCIe Gen2/USB2.0） |
|
|
环境 Environment |
||
|
操作温度 Operation Temp. |
-20℃ ~ 60℃ |
|
|
存储温度 Storage Temp. |
-40℃ ~ 85℃ |
|
|
湿度 Relative Humidity |
5% ~ 95%, 非凝结状态 |
|
|
随机振动 Random Vibration |
5~500Hz, 3Grms,operation |
|
|
正弦振动 Sine Vibration |
5~500Hz, 2G, Non-operation |
|
|
机械冲击 Shock |
10G @ 11ms operation, 30G Non-operation |
|
|
电源 Power |
||
|
电源输入 Power Input |
DC 12V/3.33A,40W |
|
|
机构 Mechanical |
||
|
外观 Housing |
铝合金 |
|
|
尺寸 Dimension |
142(L) x 108.8(W) x 40(H)mm |
|
|
重量 Weight |
0.6kg（约） |
|
|
安装方式 Mounting |
桌面式/壁挂式/导轨式/VESA-Mount |
|
|
认证 Certification |
||
|
安规认证Safety Certification |
CCC |
|
|
|
|
|
|
■ 配置Configuration |
|
|
|
型号 Model Name |
处理器 CPU |
|
|
CES-PN33-D22X |
Intel® Celeron® Processor N3350, dual Core 1.1GHz（up to 2.4GHz) |
|
|
CES-PJ34-D22X |
Intel® Celeron® Processor J3455, quad Core 1.5GHz (up to 2.3GHz) |
|
