CEP-15RS-610A
产品介绍

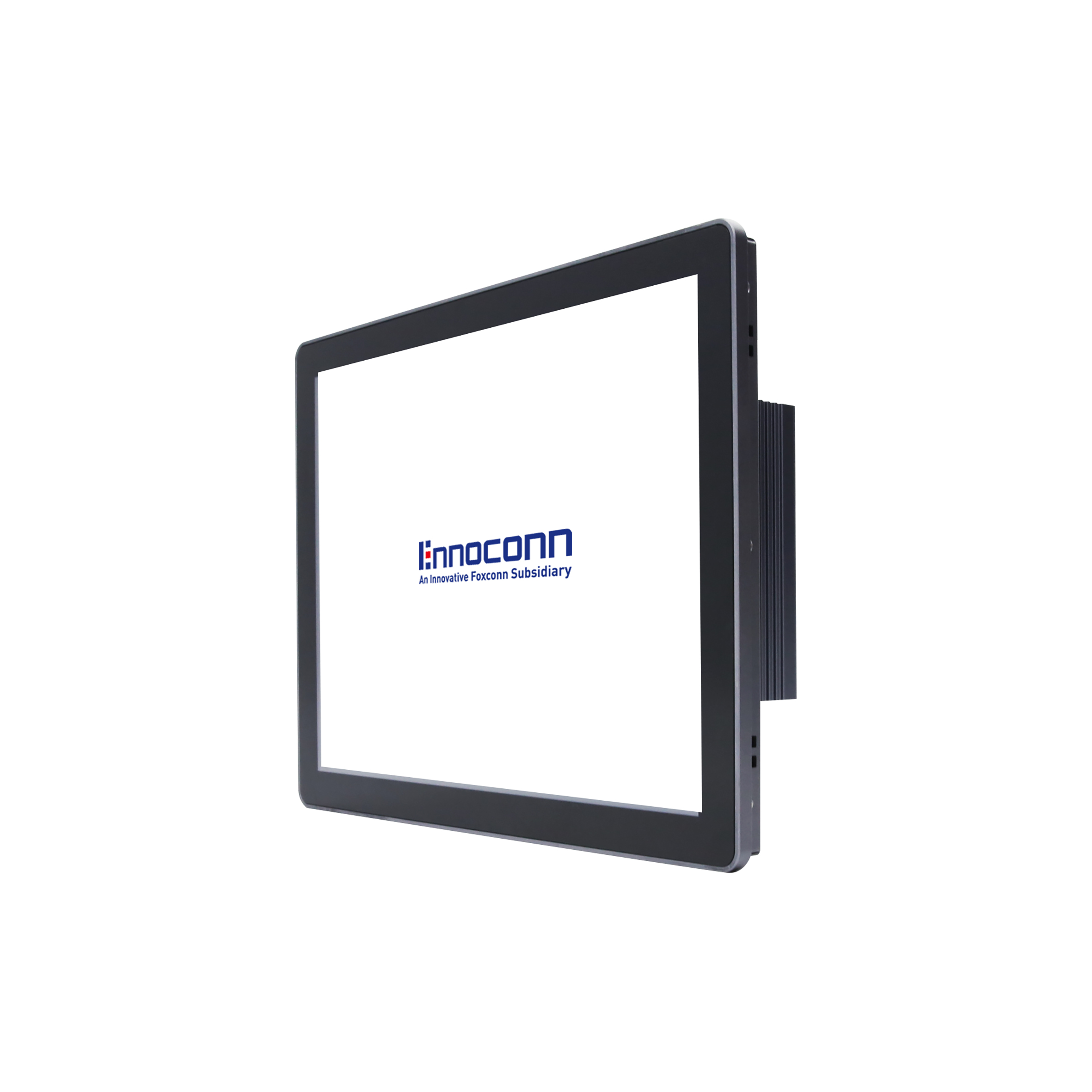

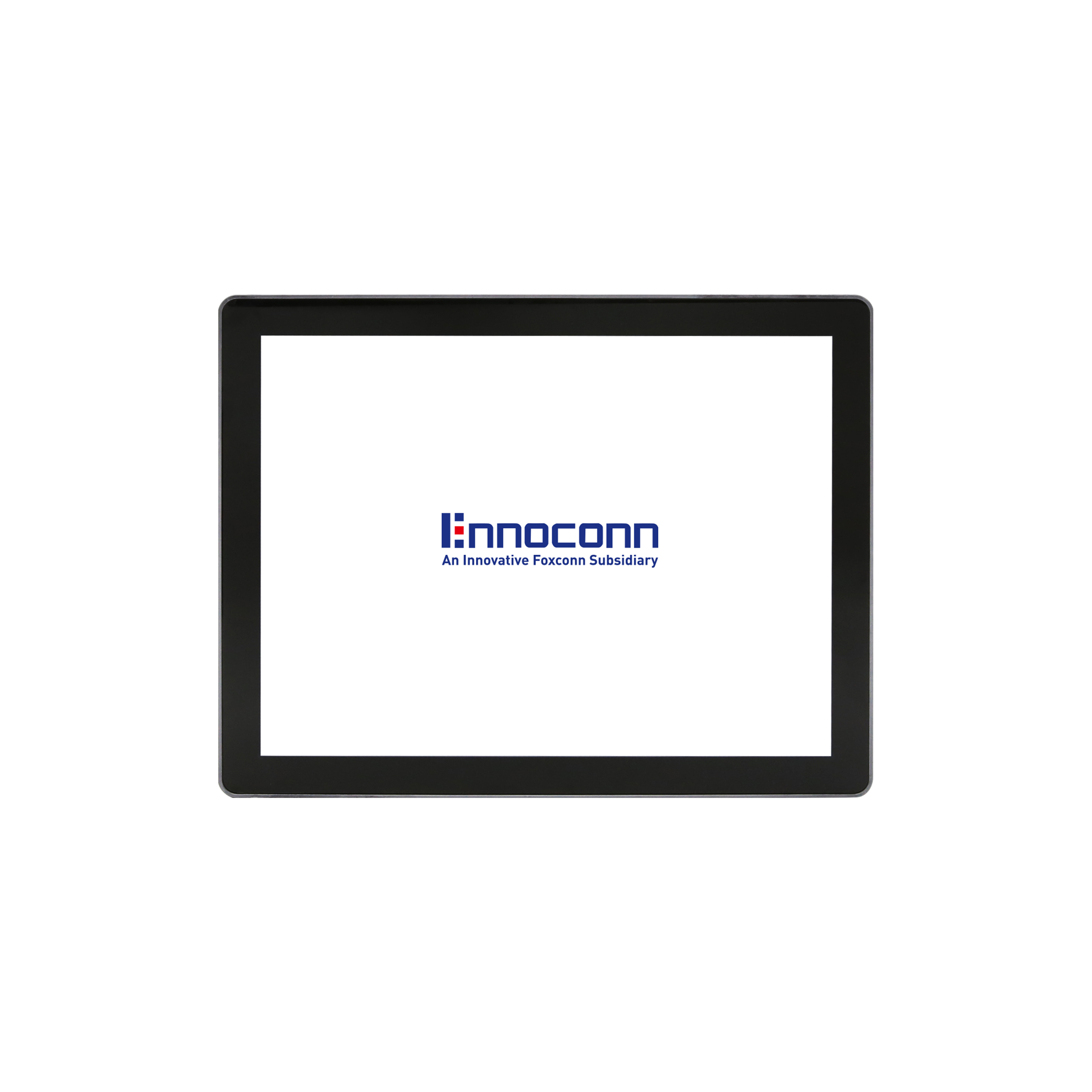

工业无风扇触摸一体机，采用15" 全平面五线电阻屏，Intel® Skylake Core™ i3-6100U处理器 15" 工业级液晶屏，4:3屏幕，整机采用Intel® Skylake Core™ i3-6100U/i5-6200U CPU，超薄设计，拥有强固、无风扇、防震、兼容性强等特性，可广泛应用于工业自动化、MES系统，嵌入式设备控制、自助设备控制终端等领域。 15" 工业级液晶屏，4:3屏幕，整机采用Intel® Skylake Core™ i3-6100U CPU，超薄设计，拥有强固、无风扇、防震、兼容性强等特性，可广泛应用于工业自动化、MES系统，嵌入式设备控制、自助设备控制终端等领域。
产品特性
Intel® Skylake Core™ i5-6200U处理器，主频为2.3GHz
15英寸 LED背光显示屏，前面框支持IP65防护等级
铝合金的机身使其轻薄、坚固稳定、散热效果更好
工业等级五线全平面电阻触摸屏
内置Mini-PCIe/M.2支持多种模块扩展
支持双千兆网口
宽压9-36V DC-IN，可锁附凤凰端子接口
支持远程开关
产品外壳接地保护
内置1 x 2.5寸HDD/SSD可扩充支架
支持标准VESA及嵌入式安装方式
产品规格
规格Specification
| 系统 System | ||
| 处理器 Processor | Intel® 6th Gen. Core™ i3-6100U processor (2.30GHz) | |
| 内存 Memory | 1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB | |
| 存储 Storage | 1 x 2.5" Drive Bay for SATA3.0 HDD/SSD 1 x M.2 2242, 1 x mSATA |
|
| 图形 Graphics | Intel® HD Graphics 520 | |
| 操作系统 OS | Windows 7/8.1/10, Linux | |
| 看门狗定时器 Watchdog Timer | Programmable 255 levels timer interval，from 1~255 sec/min | |
| 触摸屏 Touchscreen | ||
| 触摸屏 Touch Type | 全平面五线电阻屏 5-Wire Resistive Touch | |
| 触击 Touch | 35,000,000 times | |
| 显示屏 Display | ||
| 尺寸 Size | 15 inches | |
| 分辨率 Resolution | 1024(H) x 768(V) | |
| 屏幕宽高比 Ratio | 4:3 | |
| 亮度 Brightness | 300 nits | |
| 可视区 Active Area | 304.128 x 228.096mm | |
| LCD尺寸 Dimension | 326.5(W) x 253.5(H) x 11.8(D) | |
| 可视角 Viewing Angle | 80°(T)/80°(B) 80°(L)/80°(R) | |
| 对比度 Contrast Ratio | 800 | |
| 色深 Display Color | 16.2M/262K | |
| 像素 Pixel Pitch | 0.297(H) x 0.297(V) | |
| 背光 Backlight | LED Backlight | |
| 背光寿命 Backlight Lifetime | 30000Hrs | |
| 功耗 Power Consumption | 7.56W | |
| 机构 Mechanical | ||
| 前框 Front Panel | 铝 Aluminum | |
| 铝挤 Heat-Sink | 铝 Aluminum | |
| 底板 Rear Cover | 铁 SECC | |
| 安装方式 Mounting | Panel Mount, Wall and VESA-mount (75 x 75mm) | |
| 尺寸 Dimension | 351.6(W) x 275.6(H) x 68.4(D)mm | |
| 建议开孔尺寸 Cut Out | 341.4 x 265.4mm | |
| 重量 Weight | 4.2kg | |

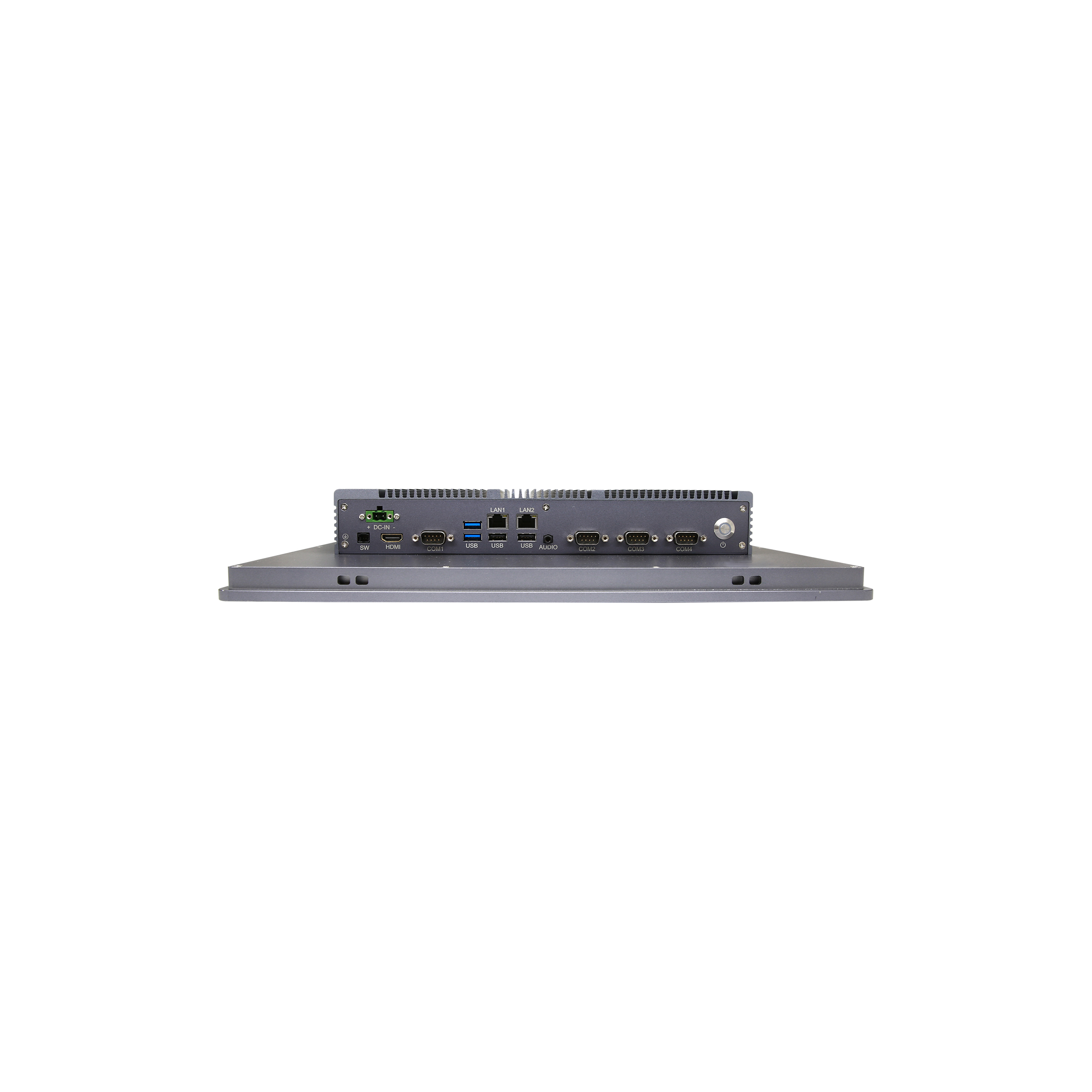

| 外部接口 External I/O | ||
| 串口 COM | 2 x RS232/RS422/RS485(COM1~2) 2 x RS232(COM3 & COM4) |
|
| USB | 2 x USB 2.0, 2 x USB 3.0 | |
| 网口 Ethernet | 1 x RJ45 Intel® I211AT (10/100/1000 Mbps) 1 x RJ45 Intel® I219-LM GbE (10/100/1000 Mbps) |
|
| 显示 Video | 1 x HDMI (up to 4096 x 2160) | |
| 音频 Audio | 1 x Audio (Line-out & Mic-in 2 in 1) | |
| 远程开关 Remote ON-OFF | 1 x Remote ON-OFF | |
| 电源输入 Power Input | 1 x Power Connector (2P Phoenix) | |
| 内部接口 Internal I/O | ||
| 扩展接口 Expansion | 1 x Full-size Mini-PCIe Slot 1 x M.2 2242_SSD Slot 1 x M.2 2230_Wifi Slot (Wifi only) 1 x SIM Card Slot |
|
| 电源 Power | ||
| 电源输入 Power Input | 9~36V DC | |
| 环境 Environment | ||
| 操作温度 Operation Temp. | -10℃ ~ 50℃ (SSD)，0℃ ~ 40℃ (HDD) | |
| 存储温度 Storage Temp. | -40℃ ~ 70℃ | |
| 湿度 Relative Humidity | 5% ~ 95%, 非凝结状态 Non-condensing | |
| 随机振动 Random Vibration | 5~500Hz, 1Grms (HDD)operation, 5~500Hz, 2Grms (SSD)operation | |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation | |
| 机械冲击 Shock | 10g 11ms operation, 30g 11ms Non-operation | |
| 认证 Certification | ||
| 安规认证 Safety Certification | CCC, CE, FCC | |
配置Configuration
| 型号 Model Name | 处理器 CPU | |
| CEP-15RS-610A | Intel® Core™ i3-6100U Processor, 2.3GHz | |
| CEP-15RS-620A | Intel® Core™ i5-6200U Processor, 2.3GHz (up to 2.8GHz) | |
